ТЕРМ0СК0П-600

Отличительные особенности

• расширенные температурные диапазоны
• оптоволоконный кабель до 20 метров
• индивидуальная калибровка
• специальная оптическая система защиты от боковых подсветок
• возможность работы в условиях сильного ослабления сигнала
• цифровая обработка сигнала с возможностью выбора алгоритма
• настраиваемый аналоговый выход
• цифровой интерфейс К5-485 стандартный протокол связи М0^В^5
• пылевлагонепроницаемый корпус оптической головки, контроллера и оптоволоконного кабеля

ТЕРМ0СК0П-600

Стационарные оптоволоконные пирометры серии Термоскоп-600 с цифровой обработкой сигнала и высоким быстродействием

Стационарный оптоволоконный пирометр Термоскоп-600 специально спроектирован для применения в сложных производственных условиях.

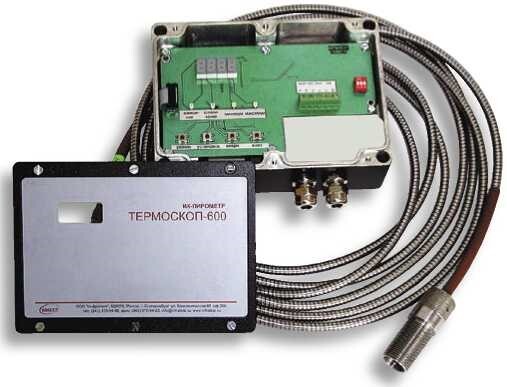

Термоскоп-600 состоит из двух частей: оптической головки и контроллера, соединенных оптоволоконным кабелем. Такая компоновка прибора позволяет устанавливать компактную головку в труднодоступных местах при температуре окружающей среды до 200°С. Оптическая головка и оптоволоконный кабель абсолютно не чувствительны к воздействию электромагнитных полей. Металлорукав из нержавеющей стали надежно защищает оптоволоконный кабель от механических воздействий и влияния агрессивной окружающей среды.

Контроллер прибора оборудован дисплеем и клавиатурой, которые позволяют оперативно контролировать измеренную прибором температуру и настраивать пирометр.

Дополнительно Термоскоп-600 может быть укомплектован специальным защитным керамическим чехлом — ИК-термопара. Оптическая головка прибора фокусируется на дно чехла. Такая схема позволяет измерять температуру среды, в которой находится защитный чехол — аналог термопары.

Термоскоп-600-1С

Пирометр частичного излучения с узким спектральным диапазоном предназначен для контроля температуры средне- и высокотемпературных процессов в металлургии, машиностроении, огнеупорной и химической промышленности, науке и т. д.

Термоскоп-600-2С

Пирометр спектрального отношения предназначен для бесконтактного измерения температуры нагретых тел в сложных производственных условиях и используется для обеспечения необходимых точностных характеристик при контроле высокотемпературных технологических процессов, таких как сталеплавильное производство, термообработка, плавка руды, формовка катанки и прута, индукционный нагрев, вращающиеся печи.

Принцип спектрального отношения позволяет исключить многие негативные факторы, которые снижают точность измерения температуры традиционными пирометрами (нестабильность излучательной способности объекта, наличие пыли в атмосфере и экранирующих элементов в поле обзора, зависимость показаний в случае частичного ухода объекта из поля визирования пирометра и т. д.).

Портативный блок лазерного целеуказания

Лазерный целеуказатель ТС60500 позволяет легко и точно навести пирометр на цель. Особенно он необходим, если объект измерения имеет малые размеры или необходимо измерять температуру через смотровое окно, например, стена печи.

Порядок работы с лазерным целеуказателем:

• выкрутить оптоволоконный кабель пирометра из блока процессора;
• вкрутить оптоволоконный кабель в лазерный целеуказатель, включить целеуказатель, навестись на объект, выключить и выкрутить целеуказатель;
• установить оптоволоконный кабель обратно в блок процессора.

Устройство отдува объектива (воздуходувная насадка)

Устройство отдува объектива ТС20500 применяется для предотвращения попадания на входной объектив пирометра пыли, влаги, аэрозолей, пара и т. п.

Поток воздуха подается через штуцер внешним диаметром 12 мм (внутренним 8 мм). Скорость потока воздуха должна быть от 0.5 до 3 литров в секунду. Во избежание загрязнения объектива подаваемым воздухом рекомендуется использовать очищенный («инструментальный») воздух не хуже, чем 4 класс ГОСТ 17433-80 (частицы размером до 10 мкм, содержание посторонних частиц 2 мг/м³, содержание воды 16 мг/м³, содержание капельных фракций масла 800 мг/м³).

Устройство отдува объектива монтируется на пирометр с помощью резьбового соединения. В свою очередь, на него можно накрутить другие аксессуары.

Переходный адаптер и регулируемая монтажная стойка

Переходной адаптер служит для крепления пирометра к арматуре телескопа ТЭРА-50.

Регулируемая монтажная стойка ТС20900 предназначена для легкого и надежного крепления любых стационарных пирометров типа «Термоскоп». Монтажный кронштейн позволяет соединять между собой две стандартные трубы диаметром 42 мм. Кронштейн обеспечивает 4 степени свободы, что позволяет точно и с наименьшими усилиями навести пирометр на объект.

Защитное стекло

Во избежание повреждения объектива пирометра (царапины, сколы, спекание пыли), прибор может быть дополнительно оснащен сменным защитным стеклом ТС60010.

При использовании защитного стекла необходимо ввести поправку на его поглощение.

Защитный экран с трубой

Защитный экран с трубой ТС20200 предназначены для устранения попадания пыли на входной объектив пирометра, а также отражения интенсивного потока ИК излучения.

Защитный экран с трубой монтируются на пирометр с помощью резьбового соединения. В свою очередь, на трубу можно накрутить другие аксессуары, например, воздуходувную насадку.

Возможны изменения характеристик без предварительного уведомления.
